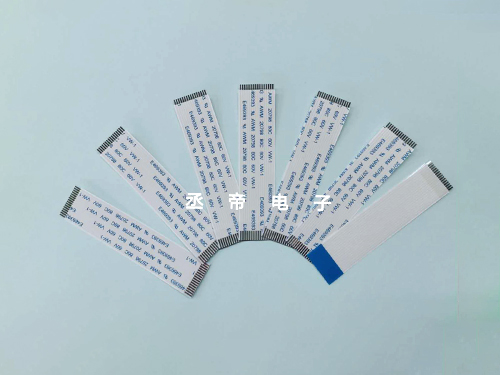

柔性印刷FFC排线电路板

文章出处:公司动态 责任编辑:广东丞帝电子科技有限公司 发表时间:2020-05-25

  柔性印刷FFC排线电路板又叫柔性线路板、软性线路板、挠性线路板、软板,是一种特殊的印制FFC排线电路板。它的特点是重量轻、厚度薄、柔软、可弯曲。主要使用于手机、笔记本电脑、PDA、数码相机、液晶显示屏等很多产品。
  柔性印刷FFC排线电路板主要由五部分组成:
  1、基板:常用材料为聚酰亚胺。
  2、铜箔:分为电解铜与压延铜两种。
  3、接着剂:一般为0.5mil环氧树脂热固胶。
  4、保护膜:表面绝缘用。常用材料为聚酰亚胺。
  5、补强:加强柔性印刷FFC排线电路板的机械强度。
  柔性印刷FFC排线电路板可分为单层板和双面板,下面介绍这两个的区别。
  单层柔性板是结构简单的柔性板。从下到上依次为:基板、接着剂、铜箔、接着剂、保护膜。可根据需要在下层增加补强。
  双面板的两面都有焊盘,主要用于和其他FFC排线电路板的连接。从下到上依次为:保护膜、接着剂、铜箔、接着剂、基板、接着剂、铜箔、接着剂、保护膜。双层板、多层板当电路的线路更复杂、单层板无法布线时,就需要使用双层板或者多层板。
  多层板与单层板的区别是,多层板增加了过孔结构以便连结各层铜箔。从下到上依次为:基板、接着剂、铜箔、接着剂……保护膜。
